Beschreibung
In vielen großen Labors werden Laserschutzvorrichtungen oder Vorhänge verwendet, um den Bereich in mehrere kleinere Räume zu unterteilen. Das MULEX-System ermöglicht den Anschluss von bis zu fünf lasergesteuerten Bereichen oder Interlock-Controllern und kann zusammen mit anderen Erweiterungskarten für den Interlock-Controller von Lasermet gestapelt werden.
Systemfunktionen
Modus „Labore getrennt
Wenn die Trennwände geschlossen sind, befindet sich das System im Modus „Labore getrennt“. Jeder Bereich wird von einem separaten ICS gesteuert und agiert unabhängig voneinander. Ein Schild zeigt die Meldung „LABS SEPARATE“ an.
In diesem Modus funktionieren die Labore unabhängig voneinander.
Modus „Verbundene Labore
Wenn die Trennwände geöffnet sind, übernimmt das Haupt-ICS die Kontrolle über den gesamten Raum, und das ICS für den Sekundärbereich kann nicht aktiviert werden. Die Labore verhalten sich nun wie ein einziger Raum. Ein Schild zeigt die Meldung „LABS JOINED“ an.
Wenn das MASTER-ICS aktiviert wird, werden automatisch alle SLAVE-ICS aktiviert. Wird eines der ICS deaktiviert, schaltet sich automatisch das gesamte System ab, so dass der Laserbetrieb nicht mehr möglich ist.
Befindet sich eines der SLAVE-ICS im Fehlerzustand, zeigt es einen Erweiterungsfehler auf dem MASTER-ICS an, so dass der Benutzer das System nicht aktivieren kann.
MULEX-Selektor

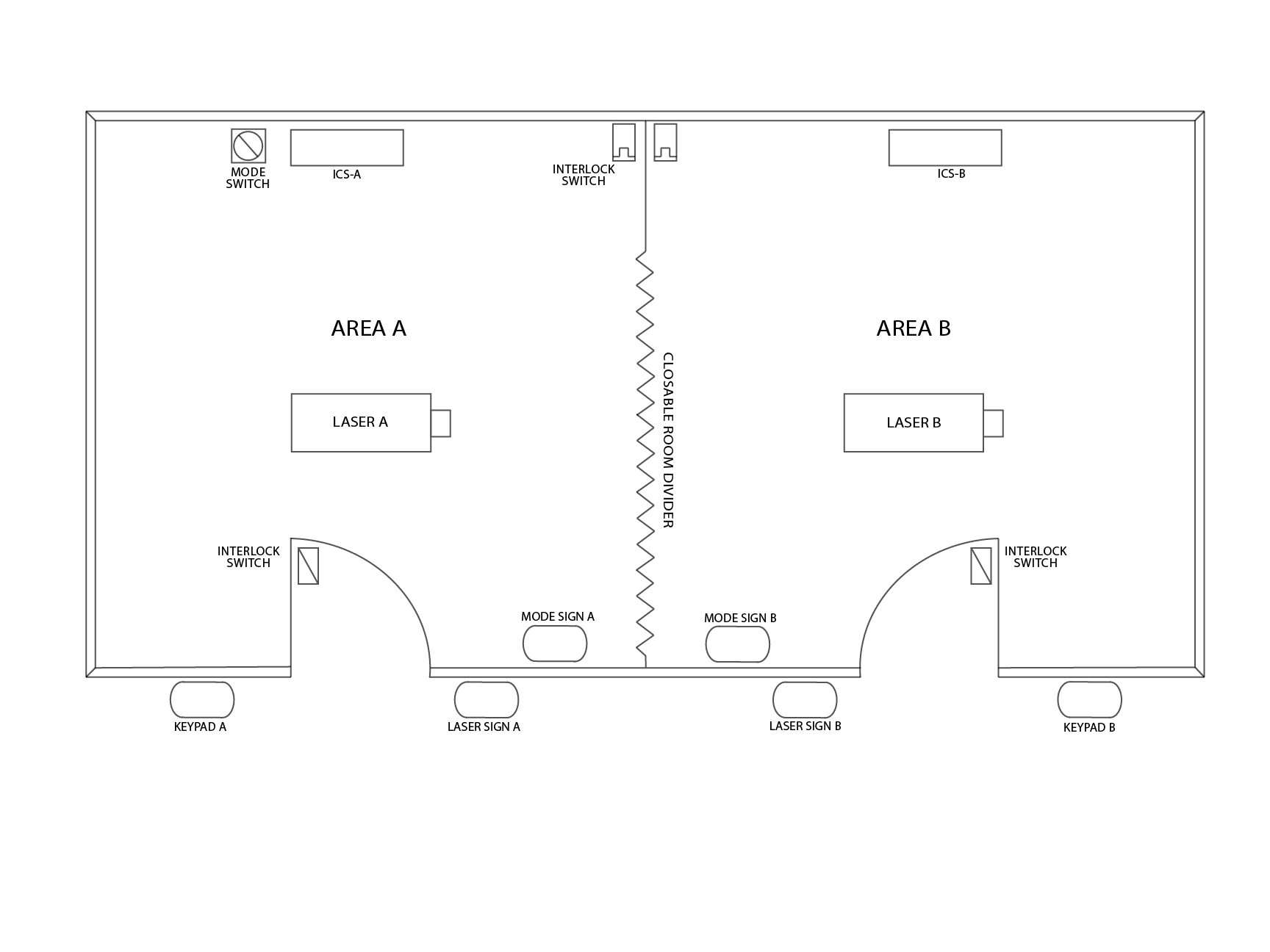

Eine große Anlage, die mit lasersicheren Trennwänden in mehrere kleinere Bereiche aufgeteilt werden kann. Jeder kleinere Bereich hat seine eigene Verriegelungssteuerung, aber wenn er als ein großer Raum konfiguriert wird und die Trennwände mit dem Moduswahlschalter geöffnet sind, wird er von der Hauptverriegelungssteuerung gesteuert.
