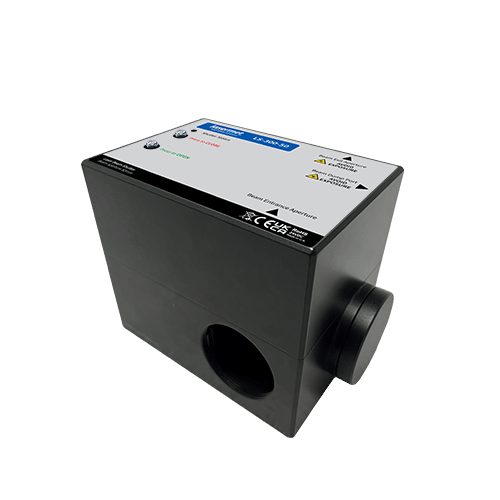

Die Shutter der Serie LS-300 verfügen über eine motorgetriebene Klinge und sind als Teil eines Sicherheitssystems mit hoher Integrität konzipiert. Sie eignen sich für Laseranwendungen, bei denen sich der Laserstrahl in einem horizontalen Pfad bewegt.
In geschlossenem Zustand lenkt der Shutter den einfallenden Laserstrahl auf einen internen Strahlenkanal ab, wo die Energie in Wärme umgewandelt wird, die im Aluminiumgehäuse des Shutters abgeleitet wird. Wenn der Shutter geöffnet ist, wird der Laserstrahl ohne Unterbrechung durch den Shutter geleitet. Für Laseranwendungen mit höherer Leistung kann der Shutter mit einem externen Strahlabzug verbunden werden.

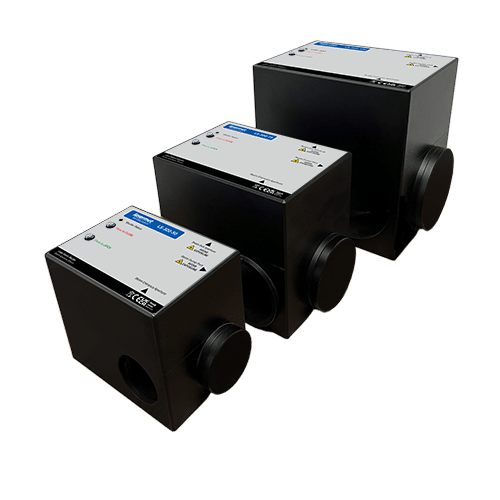

Für die LS-300-Serie sind sechs Optionen erhältlich:
- LS-300-50
- LS-300SIL-50
- LS-300-75
- LS-300SIL-75
- LS-300-100
- LS-300SIL-100
SIL-Rated Version
Es ist eine ‚SIL3‘-Version erhältlich, die bei korrekter Verdrahtung mit einem Lasermet Interlock®-Steuerungssystem eine Sicherheitsverriegelung® bietet, die die Sicherheitsintegritätsstufe 3 gemäß IEC 61508-1 und die Leistungsstufe ‚e‘ gemäß EN 13849-1 erfüllt.
OEM Version
Die LS-300 Serie ist auch in einer OEM-Version erhältlich, die für die Integration in Anwendergeräte konzipiert ist, um ein kundenspezifisches Laserprodukt mit eingebauten Laser-Shuttern herzustellen.
Shutter Blade Options
Die Lamellen bestehen aus rostfreiem Stahl, der für die meisten Anwendungen ausreichend ist. Keramik-, Spiegel- oder Kupferklingen können bei Bedarf werkseitig an der Klinge angebracht werden.
SPEZIFIKATIONEN
| Modell Nr. | LS-300-50 | LS-300SIL-50 | LS-300-75 | LS-300SIL-75 | LS-300-100 | LS-300SIL-100 |
| Kanäle | Single | Dual | Single | Dual | Single | Dual |
| Strahlenblende | 50mm | 50mm | 75mm | 75mm | 100mm | 100mm |
| Betriebsspannung | 24VDC | 24VDC | 24VDC | 24VDC | 24VDC | 24VDC |
| Größe | 105 x 166 x 130mm | 210 x 166 x 130mm | 142 x 202 x 171mm | 260 x 196 x 171mm | 160 x 233 x 225mm | TBA |
